FOTOVOLTAİK ( SOLAR ) SİGORTA
& YUVALARI |
|

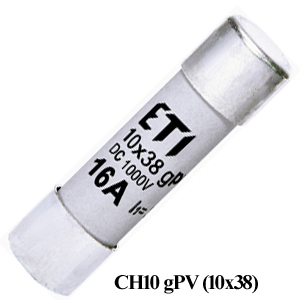

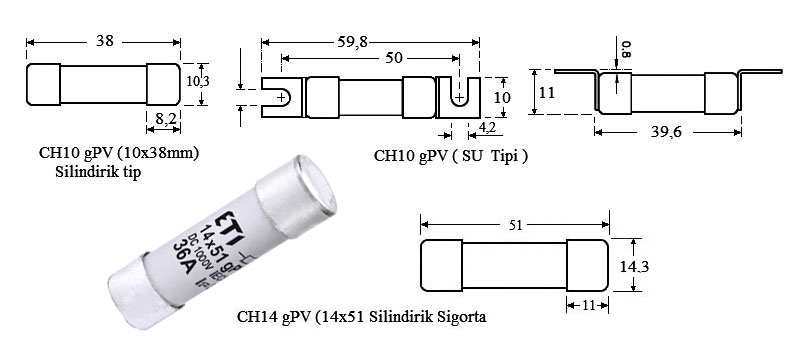

CH10-CH14 gPV 1000V-DC SIGORTALAR |
|
 |
|
ANMA VOLTAJI :
1000V d.c. (L/R =2ms)
KESME
KAPASITESI : 10kA d.c. UL / 30kA d.c. IEC
STANDARTLAR
: IEC
60269-6 ed1.0(2010-9)
UYGULAMA
: Fotovoltaik modüllerin korunması için.EFH10 & EFH14
Yuvalarında kullanılır |
|
|
Boy |
In
(A) |
Kod No
( 10X38 ) |
Kod No

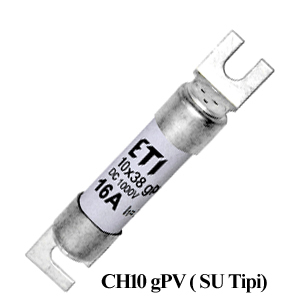

( SU
10*38 ) |
I²t |
Guc
(w) |
Paket
( Adet ) |
|
10X38 |
2 |
2625065 |
2625115 |
2,3 |
1,1 |
10 |
|
4 |
2625069 |
2625116 |
11,7 |
1,3 |
|
6 |
2625071 |
2625117 |
34,6 |
1,8 |
|
8 |
2625073 |
2625118 |
65 |
1,9 |
|
10 |
2625075 |
2625119 |
33 |
2,4 |
|
12 |
2625077 |
2625120 |
73 |
1,9 |
|
15 |
2625080 |
2625125 |
145 |
2,2 |
|
16 |
2625081 |
2625121 |
147 |
2,6 |
|
20 |
2625085 |
2625122 |
245 |
3,2 |
|
25 |
2625139 |
2625140 |
470 |
4,1 |
|
14X51 |
32A |
2637111 |
2637311 |
1.290 |
5,1 |
10 |
|
36A |
2637115 |
2637315 |
1.190 |
5,6 |
|
|
 |
|
EFH..
1000V-DC SİGORTA YUVALARI |
|

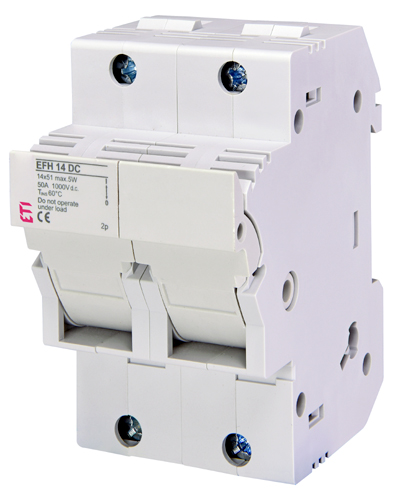

EFH10 1P
EFH14 1P
EFH14 2P |
|
ANMA VOLTAJI |
1000V d.c. |
|
ANMA AKIMI
|
25A
(EFH10) 50A (EFH14) |
|
Terminal capacity |
1-25mm2 (EFH10)
1,5-35mm2 (EFH14) |
|
Torque |
2Nm |
|
Mounting on
EN 60715 rail
|
35mm
rail |
|
STANDARTLAR
|
IEC
60947-1, IEC 60947-3, UL 4248-1, UL 4248-19 |
|
UYGULAMA |
Fotovoltaik modüllerin korunmas.CH10 & CH14 gPV Sigortaları |
|
Kullanım Sınıfı |
DC-20B ( Yük
altında
Aç-Kapa Yapmayınız.
) |
|
EFH10
1000V-DC (10X38mm) SİGORTA
YUVALARI |
|
Boy |
Kod No |
Indikator |
Ue/Ui
(V) |
Imax
(A) |

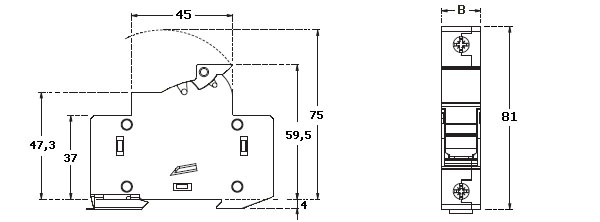

B
(mm) |
|
1P |
2540201 |
- |
1000V-dc |
25 |
17,5 |
|
2540211 |
LED |
1000V-dc |
25 |
|
2P |
2540203 |
- |
1000V-dc |
25 |
35 |
|
2540213 |
LED |
1000V-dc |
25 |
|
 |
|

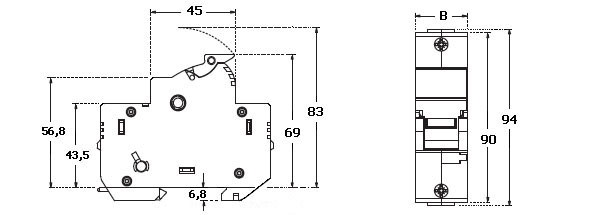

EFH14
1000V-DC (14X51mm) SİGORTA
YUVALARI |
|
Boy |
Kod No |
Indikator |
Ue/Ui
(V) |
Imax
(A) |
B
(mm) |
|
1P |
2560201 |
- |
1000V-dc |
50 |
27 |
|
2560211 |
LED |
1000V-dc |
50 |
|
2P |
2560203 |
- |
1000V-dc |
50 |
54 |
|
2560213 |
LED |
1000V-dc |
50 |
|
 |
|
|
|
CH10/14x85
1500V-DC gPV SIGORTALAR |
|
GPV10x85
GPV10x85 SU
GPV10/14x85
GPV10/14x85 T |
|
ANMA VOLTAJI
: 1500V d.c. (L/R =2ms)
KESME KAPASITESI :
50kA d.c.
STANDARTLAR
: IEC 60269-6, UL 248-19
UYGULAMA
: Fotovoltaik modüllerin korunması
için.EFH10/14*85 1500V-DC Yuvalarında kullanılır |
|
|
Boy |
In
(A) |
Kod No
(
10X85 ) |
Kod No
( SU 10*85 ) |
I²t |
Guc
(w) |
Paket
(adet) |
|
10x85 |
2 |
2625200 |
2625210 |
2,3 |
2,4 |
10 |
|
4 |
2625274 |
2625211 |
16,9 |
2,7 |
|
6 |
2625277 |
2625212 |
50,6 |
3,0 |
|
8 |
2625279 |
2625213 |
106,9 |
3,6 |
|
10 |
2625280 |
2625214 |
116,6 |
2,8 |
|
12 |
2625282 |
2625215 |
152,0 |
3,3 |
|
15 |
2625285 |
2625219 |
307,4 |
3,6 |
|
16 |
2625286 |
2625216 |
352,1 |
3,6 |
|
20 |
2626234 |
2625217 |
462,2 |
4,8 |
|
10/14x85
|
25 |
2626235 |
/ |
633,1 |
5,6 |
10 |
|
30 |
2626236 |
/ |
959,2 |
6,4 |
|
32 |
2626237 |
/ |
938,7 |
7,4 |
|
35 |
2626238 |
/ |
1.500 |
7 |
|
40 |
2626239 |
/ |
2.500 |
7,7 |
|
10/14x85 T
|
50 |
2626240 |
/ |
2.000 |
13 |
5 |
|
63 |
2626241 |
/ |
4.300 |
13,7 |
 |
|
|
CH10/14x85 1500V-DC gPV SIGORTA
YUVASI
|
|

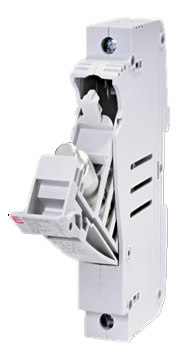

EFH10/14x85

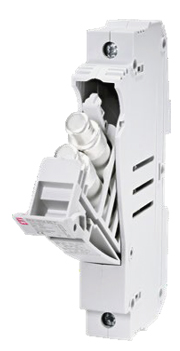

EFH10/14x85 T |
ANMA VOLTAJI
|
1500V d.c. |
|
ANMA AKIMI
|
40A (EFH10/14x85)
- 63A (EFH10/14x85T ) |
|
TERMİNAL KAP. |
0,75-16mm2(EFH10/14x85) -
0,75-50mm2 (EFH10/14x85T ) |
|
METRİK |
PZ M5 (EFH10/14x85) - PZ M6
(EFH10/14x85T ) |
|
Torque |
2 Nm ( EFH10/14x85 ) - 2,5 Nm(
EFH10/14x85T ) |
|
STANDARTLAR |
IEC 60947-1, IEC 60947-3, UL 4248-1,
UL 4248-19 |
|
UYGULAMA |
Fotovoltaik modüllerin korunmas.CH10/14*85 1500V-DC gPV
Sigortaları |
|
Kullanım Sınıfı |
DC-20B (Yük
altında Aç-Kapa
Yapmayınız. ) |
|
Boy |
Kod
No |
Indikator |
Ue/Ui
(V) |
Imax
(A) |

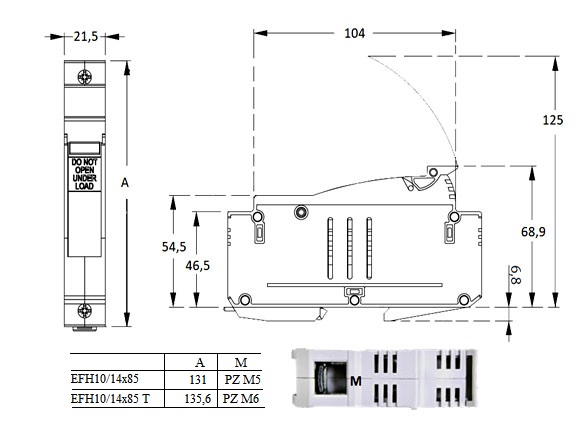

A
(mm) |
|
EFH10/14x85 |
2580001 |
- |
1500V-dc |
40 |
131 |
|
2580011 |
LED |
1500V-dc |
40 |
|
EFH10/14x85 T |
2580006 |
- |
1500V-dc |
63 |
135,6 |
|
2580016 |
LED |
1500V-dc |
63 |
|
 |
|
